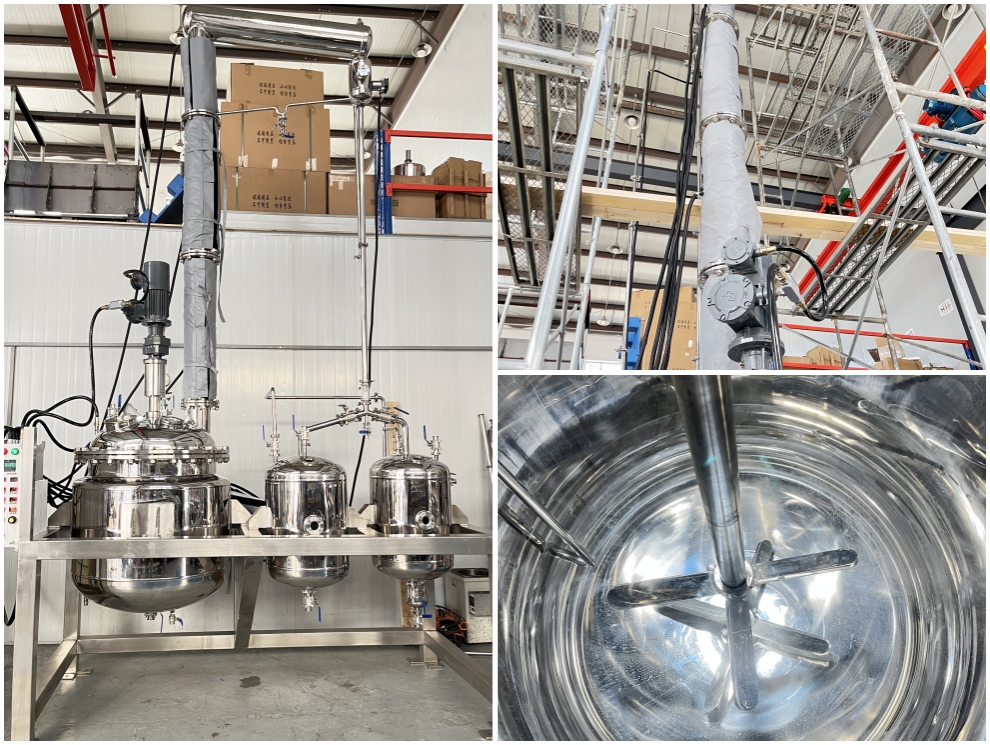

Sistema de destilación fraccionada de acero inoxidable 400L con columna de 4 metros llena con embalaje estructurado

El proyecto destacado de esta semana implica el diseño y suministro de un sistema integral de destilación a escala piloto de acero inoxidable de 400 litros, diseñado para procesos precisos de separación y purificación. El sistema centra un recipiente de destilación principal de 400 litros, construido con acero inoxidable SUS304 con una camisa aislada de tres capas. Diseñado para una presión de trabajo de 2 bar (con una presión de diseño de 4 bar), garantiza seguridad y durabilidad. La caldera está equipada con un motor a prueba de explosiones de 1,1 kW y un reductor de engranajes, que acciona un agitador tipo paleta con control de velocidad variable de 0 a 280 rpm para una mezcla óptima. Múltiples puertos en la tapa de la caldera, incluidas dos mirillas (una con iluminación integrada), brindan visibilidad operativa total y flexibilidad para diversas conexiones de proceso.

La eficiencia de separación se logra a través de una columna empaquetada de 4 metros de altura, construida con SUS304 en secciones modulares y llena con empaque estructurado 700CY. Para mantener gradientes de temperatura precisos, la columna se envuelve con una manta calefactora eléctrica. Luego, los vapores se condensan eficientemente en un condensador tipo serpentín de 3㎡ antes de ingresar al sistema de reflujo. Este sistema cuenta con un componente clave para el control del proceso: un divisor de reflujo equipado con una válvula solenoide para ajustar con precisión la relación de reflujo. Todas las piezas húmedas, incluidos los tanques receptores dobles de acero inoxidable de 100 litros, la trampa de frío de 2 litros con válvula de drenaje, las tuberías y los accesorios, están hechas de acero inoxidable SUS304 para garantizar la pureza del producto y la resistencia a la corrosión.

Toda la configuración está gobernada por un gabinete de control centralizado a prueba de explosiones, lo que garantiza un funcionamiento seguro en entornos peligrosos. Como parte de nuestro servicio llave en mano, también proporcionamos dibujos de diseño de referencia para ayudar al cliente a fabricar las plataformas de soporte para la columna y el condensador. Este proyecto subraya nuestra capacidad de ofrecer no solo componentes individuales, sino también una solución de destilación de alto rendimiento totalmente coordinada y adaptada a requisitos complejos de investigación y desarrollo y producción a escala piloto.
